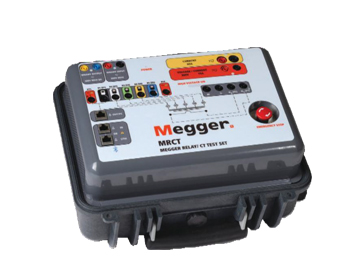

MRCT 繼電器和互感器測試儀

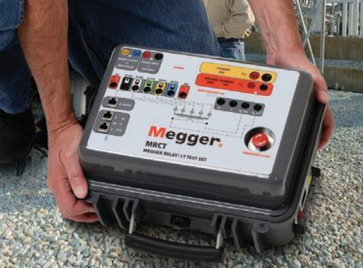

    Megger MRCT 測試設備是一個重量輕且堅固耐用的便攜設備，用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。MRCT提供了微機控制的可變的電壓和電流輸出，以及對單變比和多變比CT的精密的自動測量， 以節省時間和提高生產率。MRCT可直接連接到多變比CT上的所有抽頭執行所有測試--飽和度、變比和極性--只需推動按鍵即可完成，無需改變連接。

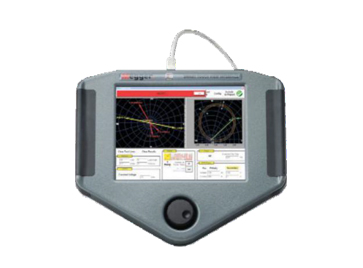

   MRCT可以通過智能觸屏界面(STVI)控制器進行控制，STVI控制器是全彩、高分辨率TFT LCD觸摸屏進行控制，用戶可以快速方便地使用手動測試屏進行手動或自動測試，同樣也可以使用預置測試程序。大型彩色顯示使用戶在進行測試時方便地讀取相關數據，并使用戶能夠看清電流互感器的飽和特性。該設備還可以通過筆記本電腦上的PowerDB軟件進行控制，無需STVI控制器。

   可在安裝電流互感器的設備上對互感器進行測試，如安裝互感器的變壓器、油斷路器或開關設備。在測試前有必須使設備與電力系統完全隔離。

    性能特點

    ■ 行業領先的測試持續時間使用獲得專利的同步多抽頭測量

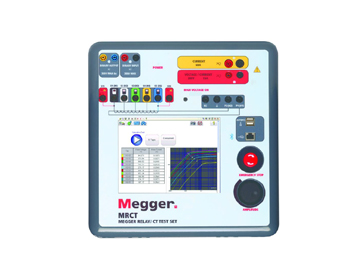

    - MRCT 系統可以在CT 飽和以及比率和極性測試期間同時測量所有抽頭上的電壓。 這允許MRCT 系統同時計算所有繞組的拐點和比率，從而無需在CT 上進行多次測試。 這將大大減少測試時間。 MRCT 有 2 種板載顯示器/外殼選項。

    ■ 具有CT 飽和度、變比和極性、繞組電阻和絕緣測試的自動測試計劃

    - 微處理器控制的輸出使CT 測試完全自動化。 MRCT 將直接連接到多變比CT 并在所有分接頭上執行所有測試——飽和、變比和極性、繞組電阻和絕緣——只需按一下按鈕，無需更換引線。

    ■ 直接連接到多比率CT

    - MRCT 將直接連接到多比率CT 上的所有抽頭，以消除測試所有內繞組CT 比率、飽和曲線和拐點所需的引線變化。 MRCT 只需按一下按鈕即可測試所有已編程的抽頭。

    ■ 全彩、高分辨率、液晶觸摸屏

    - 提供菜單屏幕和觸摸屏功能按鈕，可快速輕松地選擇所需的測試功能。測試結果可以保存到設備中，以便下載到USB中以傳輸或打印測試報告。

    ■ CT退磁

    -在操作和常規直流繞組電阻測試期間，CT 可能會被磁化。 MRCT 包括自動CT 退磁功能，可以確定準確的拐點和比率，從而提供穩定、可重復的測試結果，并減少測試時間。

    ■ 絕緣測試

    -MRCT 包括一個 500/1,000 V 絕緣測試系統，用于驗證CT 二次繞組和二次接線。 這可確保二次絕緣不會退化，并在高電流故障期間繼續發揮其功能。

    ■ 測試結果報告

    - MRCT 以易于使用的通用格式存儲完整的測試文件，允許上傳到PowerDB Lite，或使用可選的外部打印機打印測試結果。 這些選項提供了一種簡單、完整、簡單的方法來存儲 200 多個測試結果和飽和曲線。 所有測試結果都可以編目并存儲在MRCT 中。
