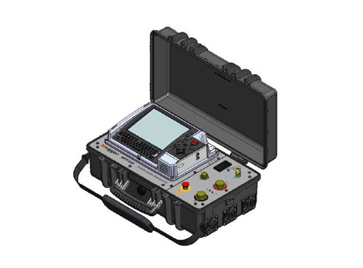

MTO300系列
6繞組變壓器直流電阻測試儀
MTO3XX 系列提供全面的 8 - 終端／6 - 繞組的電阻測量功能。它可以檢測全數6個繞組而無需重新連接和斷開測試引線，從而節省更多時間。采用繞組同步磁化技術，就算測試對像是低電壓側三角形連接的大型變壓器，也能進行快速和可靠的測試。此外， MTO3XX 系列的導線連接可與 另一 Megger TTR300 系列三相變比測量儀共享，更可節省額外的變比測量連接時間。 MTO3XX系列包括兩種型號：

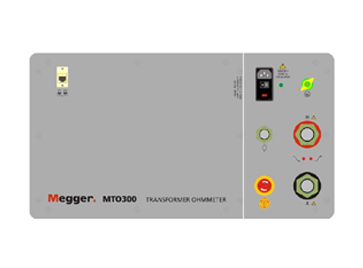

■ 基本型號 MTO300是由外接PC或其他Megger 變壓器測試儀器的自帶計算機的PowerDB軟件進行遠程控制。

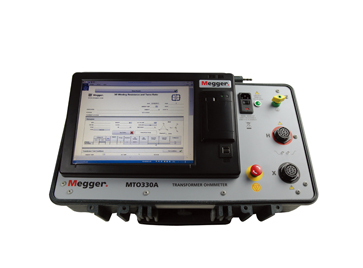

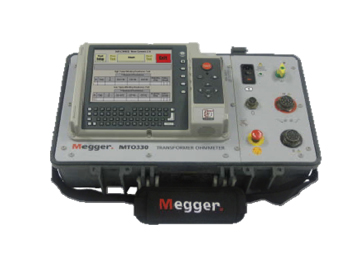

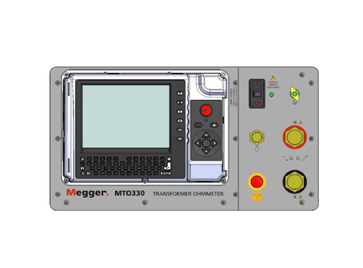

■ MTO330A提供 MTO300的所有功能。此外，它還配備工業級、12英寸的觸摸控制器。 顯示屏的設計可在陽光直射下操作（1600nits亮度），所有組件的額定工作溫度范圍為-20°C至+ 50°C。MTO330A 也增加了一項新的「安全關閉」功能，在突然斷電的情況下能正常關閉控制器，并自動保存結果。
模塊化測試系統
MTO3XX 系列是 Megger眾多產品中最新加入的系列，帶有共享數字平臺， 使用戶能將其與其它兼容的 Megger變壓器測試設備連接起來。
■ MTO300 可通過外接PC或利用其他 Megger 產品如 DELTA4310A 和 TTR330A 的內嵌計算機控制。
■ MTO330A內建計算機，可用于控制其他Megger產品，如TTR300、TTR310、DELTA4110和MLR10。
應用
MTO3XX變壓器直流電阻測試儀用于：
■ 審核變壓器出廠試驗數據
■ 協助為變壓器缺陷定位，例如端子連接和分接開關的觸點電阻值的增加
■ 檢查有載分接開關的操作
功能與優點
■ 一次性連接理念實現快速測試，無需重復斷開和連接導線
■ 「對應特定套管的專用夾鉗」概念顯著地減少導線連接時出錯的機會
■ 自動8 - 終端／6 - 繞組測量能力節省時間和額外的 跳線電纜
■ 可與 Megger TTR300 系列3相變比儀器共享導線，節省了時間和成本
■ 直流測試電流可達10A
■ 在測試完成后、導線意外斷開或電源中斷的情況下，內建放電回路將自動為測試樣品安全放電
■ 內建退磁回路可讓操作人員于電阻測試完畢后將變壓器鐵芯退磁，或在SFAR測試前變壓器重新投電時 作為獨立的功能使用
■ 自定義的PowerDB表格，適用于日常定期測試
■ 內建的 PowerDB 軟件無需外部 PC 即可在現場進行數據和趨勢分析
■ 透過 PowerDB 軟件，用戶可輕易地從自定義菜單中 調出變壓器設置
■ 通過 USB 接口可連接計算機進行遠程控制和下載測試結果，方便使用
所有六繞組的簡單自動測試

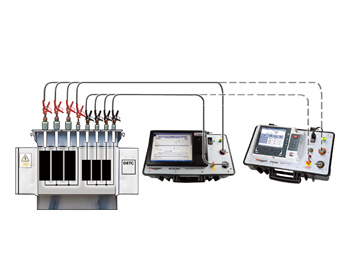

一經接通后，MTO3XX 便可在無需重新連接的情況下， 對所有繞組進行測量。測試程序簡單高效。測試電纜的一端通過專門的開爾文式鉗將變壓器的各個套管或端子連接起來，另一端則連接到 MTO3XX 上。儀器自動測量選定的高壓側或低壓側繞組的電阻。測試順序可選擇成同步磁化6-繞組測量，分別進行高低壓三相繞組測量，或單繞組測量。
PowerDB™ 內建軟件（僅限 MTO330A 型號）
「PowerDB ONBOARD」標志意指MTO330A內建計算機上正在運行 PowerDB 軟件。該軟件為MTO330A 提供了一個共享的「用戶界面」，可減少操作人員的培訓，并為 完整的PowerDB 應用程序（PC版本）提供了無縫界面。
顯示于屏幕的易讀測試表格提供了儀器設置和測試操作的用戶界面。測量結果會按照銘牌上的通過/超標范圍顯示，并可以開放式的XML數據格式存儲（內存或外接U盤）。
PowerDB ONBOARD 軟件還可以保管歷史數據檔，以便于在現場無需外接計算機便可對當前和歷史的結果進行分析、比較，并以趨勢圖顯示。8.5”x 11”或 A4測試表格，可以在現場調用可選的 USB 打印機打印出來，同樣無需外接計算機。
