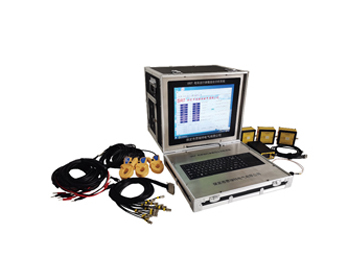

電鐵運行參數綜合測試系統

   電鐵運行參數綜合測試系統”是一套針對電氣化鐵路牽引供電系統、電力機車、動車組列車接線結構和運行特點等專門研發用于電參數采集測試、數據分析記錄的設備。
   該系統硬件部分由測試主機單元、電壓耦合單元、電流耦合單元、閾值調節單元、人機交互單元等主要部分組成。
   該系統軟件由牽引供電系統測試軟件，機車運行測試軟件，接觸網短路試驗測試軟件組成。
   該系統主要應用于電氣化鐵路的牽引供電系統、電力機車、動車組列車的運行狀態監測、故障狀態的記錄和分析診斷。

   用途
   1、牽引變電所電參數測試；
   2、機車、動車組取流參數測試；
   3、2-100次諧波測試；
   4、聯調聯試參數測試；
   5、接觸網短路試驗狀態測試；
   6、測量數據的分析、存儲與調閱。

   主要特點
   1、一機多能，可滿足電氣化鐵路、電力機車、動車組列車的多種運行參數的測量。
   2、WIN10操作系統平臺，軟件運行穩定可靠。
   3、全天候運行，通過設置啟停方式，可實現真正的無人值守，自動完成測試。
   4、真正的在線測試，通過鉗形電流互感器、電壓專用探棒與系統連接，無需停電拆線操作，不對系統運行造成影響。
   5、配置靈活，可通過選配不同的電流耦合單元和電壓耦合單元，完成不同電流、電壓的測試。
   6、可選配遠程控制程序，操作人員無需到達測試現場，即可完成儀器遠程控制功能。
   7、一體化機箱設計，滿足不同現場的需求，便于移動攜帶。

   技術指標
   1、測量通道數：16
   2、測量方式：同步測試
   3、采樣周期：250KS/S
   4、測量分辨率：16Bit
   5、電壓測量范圍：10*電壓耦合單元K值
   6、電流測量范圍：10*電流耦合單元K值
   7、基礎測試準確度：0.02%
   8、耦合單元準確度：0.2%
   9、工作電源：AC100-240V 47-63Hz
   10、工作溫度：0-50℃
   11、環境濕度：5-80%無結露
